Giostrina dei Pokemon

Si tratta di una simpatica giostrina girevole pensata per la vetrina speciale Comics 2016 di Cioccolato Cavalsani (cioccolateria in Lucca). L'ho costruita quasi tutta di stampa 3D (180 ore di stampa e all'incirca 1kg e mezzo di PLA color bronzo). La giostrina ha base esagonale (inscritta in un diametro di 200mm, il massimo che riesco a stampare con la mia fida Prusa I3) ed alta 300mm (ma i "ritti" della gabbia sono dei tubetti di alluminio anodizzato oro).

All'interno del basamento (stampato in 3 pezzi e poi uniti saldando il PLA col saldatore) c' un motore da tergicristallo e un driver costruito attorno ad un pic ed un sensore di Hall. Sulla base della gabbia ci sono 6 calamite (una per ciascun settore). Il driver avvia (con un tempo fisso) il motore e conta un numero pseudorandom di calamite, e poi ferma il motore. Il risultato che la gabbia si muove e si ferma sempre in una posizione diversa.

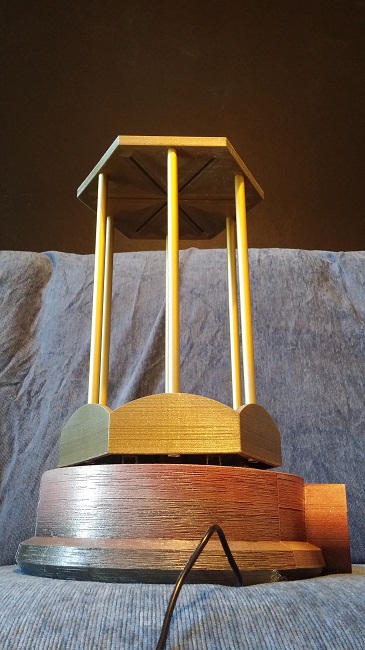

Ecco una foto della giostrina sul mio divano...

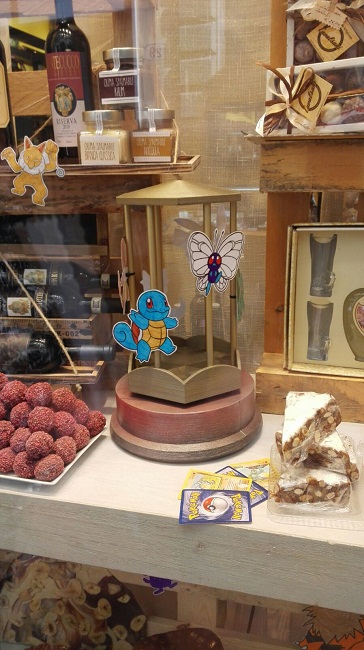

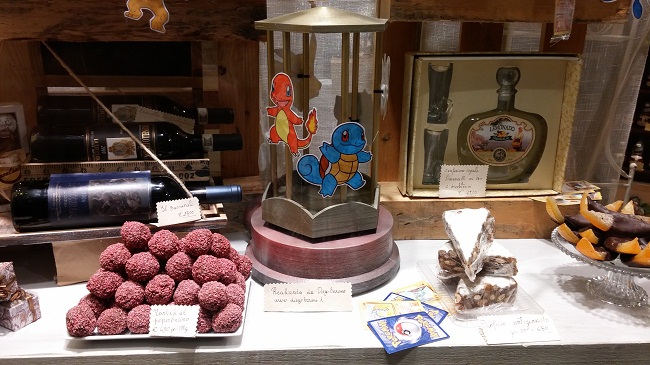

E un paio di foto della giostrina al centro della vetrina
