HP 1803A + 1820C





Ho comprato questo cassetto per completare il mainframe 181A ricostruito alla Frankenstein ... potevo quindi comprarlo funzionante? No! Se no dove sarebbe stato il divertimento?
Si tratta di un amplificatore differenziale (con offset regolabile) accoppiato ad una base dei tempi "semplice" (nel senso che non ci sono nč ritardi nč regolazioni avanzate). Il 1803A all'epoca (si parla del 1971) costava 950$ ... io l'ho preso a 50 euro!
Appena arrivato, chiaramente l'ho provato, verificando che in effetti non funzionava una mazza. Guardando bene (e provando a smanettare un po' i vari comandi):
- il selettore della base dei tempi sembrava parecchio sporco, c'era uno strato di "gruma" su tutto il circuito stampato e risultava difficile sia ruotare la manopola che apprezzare lo "scatto" della molla di ritegno
- il selettore della sensibilitā verticale ... era un gran casino. Non era possibile selezionare il range del riferimento di tensione e la manopola risulta estremamente dura e su alcune posizioni non si apprezzava lo scatto della molla di ritegno

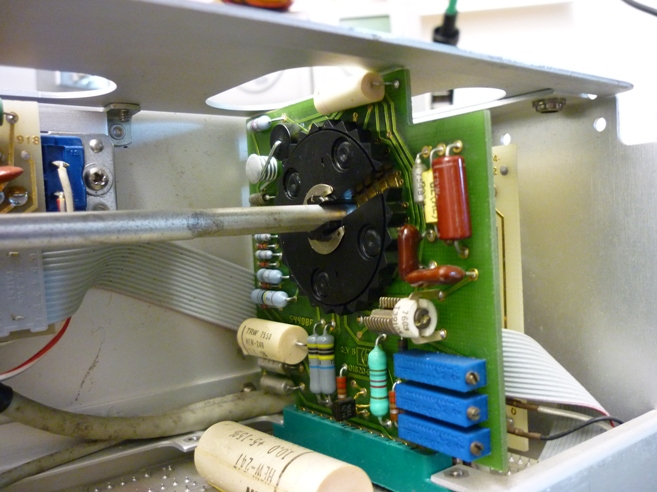

Per farla breve, ho interamente smontato il selettore della base dei tempi (che in realtā č composto direttamente dal circuito stampato e da un cursore) e l'ho lavato con abbondante alcool e puliscicontatti.


Appenna rimontato, la base dei tempi ha ripreso a funzionare.

Per l'amplificatore verticale, invece, č "bastato" rimettere in fase tutte le sezioni del commutatore e pulire e lubrificare abbondantemente.


Infine, qui sotto, il 181A in compagnia del 140T e di un kenwood cs-1065.
